Структура построения СКС



Топология

В основе любой структурированной кабельной системы лежит древовидная топология, которую называют также структурой иерархической звезды.

Оптимальный вариант - универсальная система, предполагающая наличие кабель-трасс на всех этажах здания. Причём расположенных таким образом, чтобы не оставалось неохваченных помещений – ведь пожарная и охранная сигнализации нужны везде.

Система включает в себя следующие стандартные для всех СКС элементы:

  1. Кабель
    - магистраль группы зданий
    - магистраль здания
    - горизонтальный кабель
  2. Распределитель группы зданий (CD)
  3. Распределитель здания (BD)
  4. Распределитель этажа (FD)
  5. Телекоммуникационные окончания (FD)

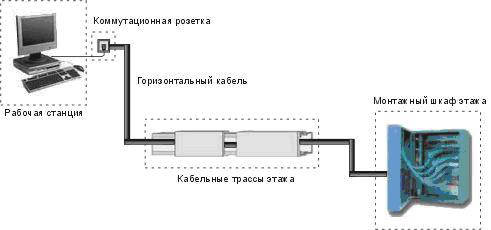

Горизонтальная кабельная система этажа

Фактически, горизонтальная кабельная система этажа – это все кабельные линии, проложенные на одном, отдельно взятом этаже. Проще говоря – это провода, протянувшиеся от розетки пользователя к монтажному шкафу данного этажа и соединяющие рабочее место пользователя с основной сетью. При этом длина горизонтального кабеля от информационной розетки до патч-панели в распределительном щитке этажа не должна превышать 90 метров, а от розетки до рабочей станции – 10 метров.

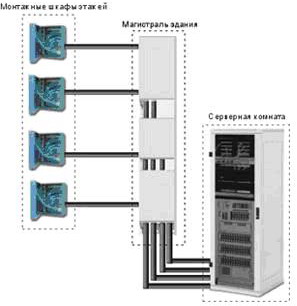

Магистральная кабельная система здания наверх

Магистральная система здания – это кабельная система, соединяющая распределительные (монтажные) шкафы каждого из этажей здания с распределителем самого здания. Эта схема позволяет значительно повысить показатели надёжности структурированной кабельной системы здания и упростить процесс администрирования.

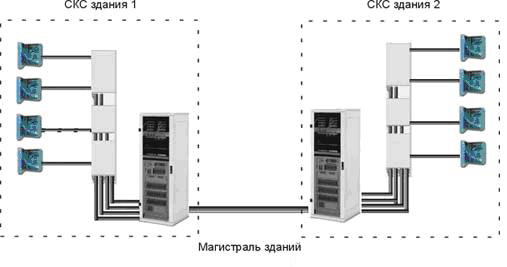

Магистральная кабельная система группы зданий

Магистральная система группы зданий – это кабельная система, соединяющая два и более зданий в единую структурированную кабельную систему, включающую в себя помимо вышеописанных распределителей ещё и распределитель группы зданий. При этом удалённость распределителя любого из этажей от распределителя группы зданий не должна превышать 2000 метров, в случае, если не используется одномодовый волоконно-оптический кабель, позволяющий увеличить радиус до трёх километров. Необходимо также отметить ещё одно ограничение по удалённости. Максимальное расстояние между распределителем этажа и распределителем здания должно быть не более 500 метров.

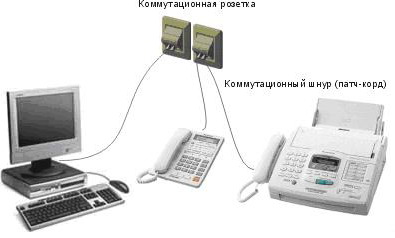

Кабельная система рабочих мест

Кабельная система рабочей зоны - это часть кабельной сети, соединяющая телекоммуникационные розетки и терминальное оборудование.

Коммутационные розетки

На рабочем месте устанавливается два типа розеток, обеспечивающие минимальные ресурсы рабочего места и подлежащие обязательной маркировке:

RJ-45 категории 5 или выше;
Многомодовое оптоволокно;

Коммутационные шнуры (патч-корды). Коммутационные шнуры служат для непосредственного подключения компьютера к сети, причём длина одного патч-корда не должна превышать 5 метров.

Распределители (монтажные шкафы, серверная комната)

Маршруты и площади для телекоммуникаций в коммерческом здании включают зал для аппаратуры связи, точки входа каналов связи, горизонтальные и вертикальные кабельные каналы и рабочие станции. Их спецификации содержат целый ряд рекомендаций. Например, в случае распределенной проводки зал для распределителей СКС должен располагаться на каждом этаже здания, что обеспечивает стык между горизонтальными и магистральными маршрутами.

Кроме того, зал для оборудования распределителей должен обслуживать рабочие станции в радиусе 90 м, а каждой рабочей станции, необходимо выделить площадь пола в 10 м. Требования к площади могут оказаться еще выше, когда сетевое оборудование на базе оптического кабеля также располагается в серверной комнате. Пол должен быть достаточно прочным, чтобы выдержать нагрузку свыше 100 кг/м.

Безопасность и связь

Задача системы информационной безопасности состоит в обеспечении защиты от несанкционированного доступа и изменения и в то же время в обеспечении доступа к ним имеющих на то право пользователей без излишних трудностей. Серверная комната включает также информацию о системах связи и передачи данных; оборудование, программное обеспечение, файлы, кабельные трассы и компоновку межсоединений плюс записи об управлении и эксплуатации.

Компьютерный центр и банк данных нельзя располагать рядом с внешней стеной здания, а сама комната не должна иметь больших открывающихся окон. Центр здания - это, вероятно, наиболее подходящее, по крайней мере для банка данных, место.

Несанкционированный доступ к логическим и физическим элементам серверной комнаты, а также неправильное функционирование оборудования можно обнаружить с помощью целого ряда методов. Среди них звуковые сигналы типа сирены, визуальные сигналы типа разноцветных мигающих сигнальных ламп, сообщения о вирусах по электронной почте и предупреждения на сотовый телефон.

Другие предосторожности предусматривают применение программных и аппаратных замков и ключей, магнитных карт, периодических проверок эффективности различных аспектов схем защиты. Одинаково важно защитить внутренние и внешние трассы кабеля, а также информацию или базу данных о кабельном маршруте. Меры защиты проще предусмотреть на стадии проектирования, чем внедрять их постфактум. Хорошо спроектированная серверная комната должна соответствовать или превосходить надлежащие стандарты. В первую очередь это ANSI/EIA/TIA 568A, 569, 570, 606 и 607/ Другие полезные стандарты включают IEEE 1100 и NEC 210, 240 и 570.

Несмотря на уникальность любого зала для аппаратуры связи, общие рекомендации все же существуют. Конечно, добавления в проект можно сделать и позже, однако гораздо эффективнее предусмотреть максимально возможное число функций в оригинальном проекте, к тому же это отнимает меньше времени.

Процесс проектирования должен быть тщательным и последовательным, так как поспешные решения чреваты посредственными (или вообще плохими) результатами.

Серверная комната - центр вашей сети. Планирование с расчетом на будущее позволит вашим сетям связи и передачи данных всегда находиться в рабочем и надёжном состоянии.
